電纜線纜檢測項目

中鋼國檢提供的電線電纜的檢測項目非常全面，涵蓋了電氣性能、機械性能、環境適應性、結構尺寸、標志等多個方面。以下是一些主要的檢測項目：

一、電性能檢測

導體電阻測試：檢測電線電纜的導電性能，確定電阻值是否符合標準。

絕緣電阻測試：評估電線電纜絕緣材料的電氣隔離效果。

耐壓試驗：檢驗電纜在規定的高壓下，絕緣層是否能抵抗電流穿透的能力。也稱作電壓試驗或成品電壓試驗。

絕緣線芯間電壓試驗：測試絕緣線芯之間的電壓承受能力。

二、機械性能檢測

絕緣和護套材料的抗張強度、斷裂伸長率：評估材料的強度和韌性。

軟電纜的曲撓試驗、彎曲試驗：模擬電纜使用中的彎曲情況，檢測電纜的抗彎曲能力。

荷重斷芯試驗、絕緣線芯撕裂試驗：測試電纜在受力情況下的耐久性和穩定性。

線纜抗拉強度測試：測量電纜承受拉力時的強度極限。

線纜抗壓強度測試：測定電纜能夠承受的最大壓力，評價其結構完整性。

三、絕緣和護套材料性能試驗

絕緣厚度測量：測定電線電纜絕緣層的厚度，確保其有足夠的絕緣強度。

護套厚度測量：測量電線電纜外護套的厚度以確認保護性能。

熱延伸試驗：檢測電纜在高溫下的延伸率，評定材料耐熱性和穩定性。

熱失重、熱沖擊、高溫壓力：評估材料在高溫條件下的性能變化。

低溫彎曲、低溫拉伸、低溫沖擊：測試材料在低溫環境下的韌性和強度。

四、標志與結構尺寸檢測

標志檢查：檢查電纜包裝和表面的標志是否清晰、耐擦，是否包含產品型號、規格、標準號、廠名和產地等信息。

結構尺寸檢測：包括絕緣和護套的厚度、最薄厚度、外形尺寸等，確保符合標準要求。

線纜外徑測量：精確測量線纜的外部直徑，以保證連接和敷設的適配性。

五、老化及穩定性試驗

老化試驗：加速模擬電纜在長期使用過程中的老化，判斷耐久性。

熱穩定試驗：通過電流加熱、電壓承受測試來評估電纜的熱穩定性。

六、阻燃與燃燒性能檢測

燃燒試驗：評價電纜材料在火源作用下的燃燒性能，如阻燃或不燃性質。

阻燃特性檢測：確保在發生火災時，線纜能夠有效地限制火勢的蔓延。

七、其他檢測項目

線纜重量測試：確認線纜的總重，以確保符合運輸和安裝要求。

屏蔽效能測試：評估電纜屏蔽層對電磁干擾的阻隔效果。

接地性能測試：確保電纜的接地系統能有效地導通故障電流。

線纜耐候性測試：檢查線纜暴露在各種氣候條件下的穩定性和可靠性。

線纜耐油性測試：測定電纜材料對油類液體的耐受能力。

線纜耐酸堿性測試：檢驗線纜對酸和堿等化學腐蝕的防護力。

線纜耐磨性測試：模擬正常使用中可能遇到的摩擦，評估線纜表面的耐磨損程度。

外觀檢驗：檢查電纜外皮是否完整，是否存在刮擦、破損、剝落等情況。

八、特定標準的檢測

根據不同的應用領域和國家標準，線纜可能還需要進行特定的檢測，如UL認證中的導線導體電阻、導線線徑、導體截面積、導體絕緣厚度、外被厚度等測試。

電線電纜的檢測標準包括中國國家標準（如GB/T系列）、行業標準和國際標準。這些標準詳細規定了各項檢測的具體方法、要求和判定準則。因此，在進行電線電纜檢測時，應參照相應的執行標準和檢測規范進行。

檢測標準

GB/T 3956-2008《電纜的導體》

IEC 60228:2004《電纜的導體》

GB/T 3953-2009：《電工圓銅線》

GB/T 5441-2016《通信電纜試驗方法》

DL/T 832-2016《光纖復合架空地線》

GB/T 9330-2020《塑料絕緣控制電纜》

GB/T 34182-2017《復合材料電纜支架》

GB/T 1179-2017《圓線同心絞架空導線》

NB/T 42073-2016《光伏發電系統用電纜》

GB 31247-2014《電纜及光纜燃燒性能分級》

YD/T 901-2018《通信用層絞填充式室外光纜》

GB/T 14049-2008《額定電壓10kV架空絕緣電纜》

GB/T 22577-2008《核電站用1E級電纜 通用要求》

TB/T 2809-2017《電氣化鐵路用銅及銅合金接觸線》

GB/T 19666-2019《阻燃和耐火電線電纜或光纜通則》

TB/T 2476.1-2017《鐵路信號電纜 第1部分：一般規定》

TB/T 3100.1-2017《鐵路數字信號電纜 第1部分：一般規定》

MT 818.1-2009《煤礦用電纜 第1部分:移動類軟電纜一般規定》

GB/T 6995.1-2008《電線電纜識別標志方法 第1部分:一般規定》

MT/T 386-2011《煤礦用電纜阻燃性能的試驗方法和判定規則》

JB/T 10438-2022《額定電壓300/500V交聯聚氯乙烯絕緣軟電線

GB/T 6995.2-2008《電線電纜識別標志方法 第2部分:標準顏色》

TB/T 2476.3-2017《鐵路信號電纜 第3部分：綜合護套鐵路信號電纜》

GB/T 6995.3-2008《電線電纜識別標志方法 第3部分:電線電纜識別標志》

GB/T 28427-2012《電氣化鐵路27.5kV單相交流交聯聚乙烯絕緣電纜及附件》

GB/T 5585.2-2018《電工用銅、鋁及其合金母線 第2部分：鋁和鋁合金母線》

TB/T 3100.5-2017《鐵路數字信號電纜第5部分∶內屏蔽鐵路數字信號電纜》

JB/T 10491-2022《額定電壓 450/750V 及以下交聯聚烯烴絕緣電線和電纜》

MT/T 818.8-2009《煤礦用電纜 第8部分:額定電壓0.3/0.5kV煤礦用電鉆電纜》

JB/T 10696.2-2007《電線電纜機械和理化性能試驗方法 第3部分_彎曲試驗》

JB/T 10438-2004《額定電壓450/750V及以下交聯聚氯乙烯絕緣電線和電纜》

JB/T 10696.3-2007《電線電纜機械和理化性能試驗方法 第3部分:彎曲試驗》

GB/T 5013.1-2008《額定電壓450/750V及以下橡皮絕緣電纜 第1部分:一般要求》

GB/T 5013.2-2008《額定電壓450/750V及以下橡皮絕緣電纜 第2部分:試驗方法》

GB/T 13033.1-2007《額定電壓750V及以下礦物絕緣電纜及終端 第1部分：電纜》

GB/T 9330.2-2008《塑料絕緣控制電纜 第2部分：聚氯乙烯絕緣和護套控制電纜》

GB/T 6995.5-2008《電線電纜識別標志方法 第5部分:電力電纜絕緣線芯識別標志》

GB/T 5023.2-2008《額定電壓450/750V及以下聚氯乙烯絕緣電纜 第2部分:試驗方法》

GB/T 5023.1-2008《額定電壓450/750V及以下聚氯乙烯絕緣電纜 第1部分:一般要求》

MT/T 818.9-2009《煤礦用電纜 第9部分:額定電壓0.3/0.5kV煤礦用移動輕型軟電纜》

GB/T 6995.4-2008《電線電纜識別標志方法 第4部分:電氣裝備電線電纜絕緣線芯識別標志》

JB/T 8734.1-2016《額定電壓450/750V及以下聚氯乙烯絕緣電纜電線和軟線 第1部分:一般規定》

JB/T 10491.1-2004《額定電壓450/750V及以下交聯聚烯烴絕緣電線和電纜 第1部分:一般規定》

GB/T 18890.2-2015《額定電壓220kV（Um=252 kV）交聯聚乙烯絕緣電力電纜及其附件 第2部分：電纜》

JB/T 8734.3-2016《額定電壓450/750V及以下聚氯乙烯絕緣電纜電線和軟線 第3部分:連接用軟電線和軟電纜》

JB/T 8734.2-2012《額定電壓450/750V 及以下聚氯乙烯絕緣電纜電線和軟線 第2部分：固定布線用電纜電線》

JB/T 10491.2-2004《額定電壓450/750V及以下交聯聚烯烴絕緣電線和電纜.第2部分:耐熱105℃交聯聚烯烴絕緣電線和電纜》

IEC 60811-1-3:2001《電纜和光纜絕緣和護套材料通用試驗方法 第13部分:通用試驗方法--密度測定方法--吸水試驗--收縮試驗》

JB/T 10491.3-2004《額定電壓450/750V及以下交聯聚烯烴絕緣電線和電纜 第3部分：耐熱125℃交聯聚烯烴絕緣電線和電纜》

GB/T 12706.1-2020《額定電壓1 kV(Um=1.2 kV)到35 kV(Um=40.5 kV)擠包絕緣電力電纜及附件 第1部分：額定電壓1 kV(Um=1.2 kV)和3 kV(Um=3.6 kV)電纜》

GB/T 12706.2-2020《額定電壓1 kV(Um=1.2 kV)到35 kV(Um=40.5 kV)擠包絕緣電力電纜及附件 第2部分：額定電壓6 kV(Um=7.2kV)到30 kV(Um=36 kV)電纜》

GB/T 12706.3-2008《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件 第3部分:額定電壓35kV(Um=40.5kV)電纜》

GB/T 2951.21-2008《電纜和光纜絕緣和護套材料通用試驗方法 第21部分:彈性體混合料專用試驗方法--耐臭氧試驗--熱延伸試驗--浸礦物油試驗》

GB/T 12706.2-2008《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件 第2部分:額定電壓6kV(Um=7.2kV)到30kV(Um=36kV)電纜》

GB/T 12706.3-2020《額定電壓1kV(Um=1.2 kV)到35kV(Um=40.5 kV)擠包絕緣電力電纜及附件 第3部分：額定電壓35kV(Um=40.5kV)電纜》

GB/T 12706.1-2008《額定電壓1kV(Um=1.2kV)到35kV(Um=40.5kV)擠包絕緣電力電纜及附件 第1部分:額定電壓1kV(Um=1.2kV)和3kV(Um=3.6kV)電纜》

GB/T 1001.1-2021《標稱電壓高于1 000V的架空線路絕緣子 第1部分：交流系統用瓷或玻璃絕緣子元件 定義、試驗方法和判定準則》

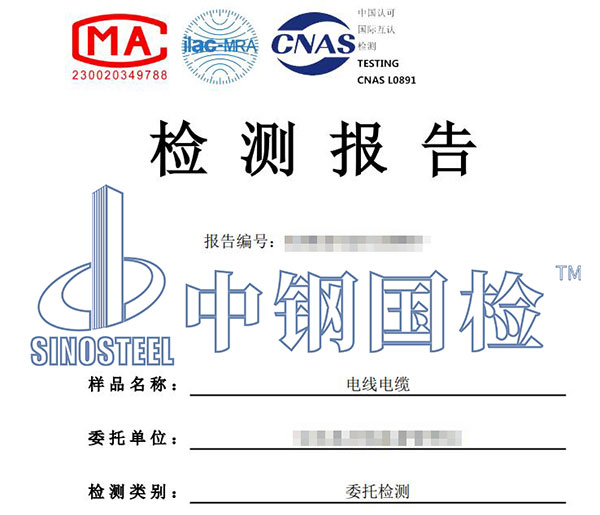

◆第三方檢測報告-案例◆

電線電纜第三方檢測報告是產品質量提供有力證明，是產品進入市場、參與招投標、申請認證的重要依據。中鋼國檢作為老牌第三方檢測機構，深耕行業40年，其擁有非常豐富的電線電纜檢測經驗，下面是某單位委托中鋼國檢做的電線電纜檢測，客戶送檢了1.5米樣品，共委托了7項檢測項目指標，詳細內容如下：

樣品名稱：電線電纜

規格型號：ZC-YJV22-8.7/15kV 3×400mm²

樣品數量：1.5 米

檢測標準依據：1.GB/T 12706.2-2020《額定電壓 1 kV(Um=1.2 kV)到 35 kV(Um=40.5 kV)擠包絕緣 電力電纜及附件 第 2 部分：額定電壓 6 kV(Um=7.2kV)到 30 kV(Um=36 kV)電纜》。

判定依據：GB/T 12706.2-2020《額定電壓 1 kV(Um=1.2 kV)到 35 kV(Um=40.5 kV)擠包絕緣電 力電纜及附件 第 2 部分：額定電壓 6 kV(Um=7.2kV)到 30 kV(Um=36 kV)電纜》

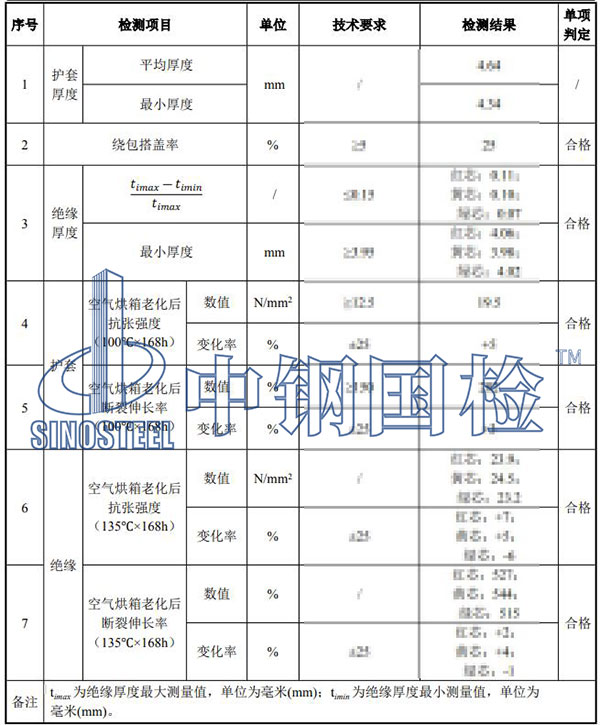

檢測項目：1.護套厚度，2.繞包搭蓋率，3.絕緣厚度，4.空氣烘箱老化后抗張強度：護套，5.空 氣烘箱老化后抗張強度：絕緣，6.空氣烘箱老化后斷裂伸長率：護套，7.空氣烘箱老 化后斷裂伸長率：絕緣。

檢測結論：送檢樣品所檢項目中護套厚度只給實測結果不判定，其余檢測項目符合 GB/T 12706.2-2020 標準要求。

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的電線電纜檢測報告，報告加蓋了CMA、CNAS等資質印章，具備法律效力，在中鋼國檢官網和國家質量監督局均線上可查，全國認可，用途廣泛。

綜上，中鋼國檢是專業第三方檢測機構，提供電線電纜全面檢測服務，并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有電線電纜或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。
